Installazione Dro (Digital readout) su Proxxon BFB 2000 e KT 150

L'accoppiata Proxxon BFB 2000 (supporto per forare e fresare) e Proxxon KT 150 (tavolo a croce) prevede lo scorrimento delle guide tramite volantini. Per sapere lo spostamento effettuato, l'utilizzatore è costretto a sommare gli spostamenti effettuati mediante giri completi e giri parziali dei volantini.
Inoltre, nonostante il tavolo a croce Proxxon KT 150 sia di pregevole fattura, ha l'unico difetto di presentare un gioco nei volantini (quando si inverte il senso di rotazione, il tavolo a croce inizia a spostarsi solo dopo che il volantino ha ruotato di qualche grado). Tale gioco non è eliminabile nè registrabile. A 1min:09 sec. del seguente video https://www.youtube.com/watch?v=jI_wDQcBlMw si vede bene il problema.
Per ovviare ad entrambe le problematiche ho deciso di installere su tutti e tre gli assi un DRO (Digital readout).
Ovviamente tale modifica invalida la garanzia dei prodotti.


Di seguito i disegni costruttivi (realizzati con il software gratuito FreeCAD):


Asse X - Staffa inferiore
Asse X - Staffa superiore
Asse X - Protezione
Asse Y - Staffa inferiore
Asse Y - Staffa superiore
Asse Y - Protezione
Asse Z - Staffa inferiore
Asse Z - Staffa superiore


Di seguito delle foto della realizzazione:

Asse X:


Asse X - Tracciatura
Asse X - Foratura
Asse X - Assemblaggio
Asse X - Foratura per scanso
Asse X - Sgrossatura scanso
Asse X - Finitura scanso
Asse X - Preforo filettatura
Asse X - Esecuzione filettatura
Asse X - Filettatura effettuata
Asse X - Prova distanziali
Asse X - Assemblaggio provvisorio
Asse X - Prova distanziali
Asse X - Bulinatura
Asse X - Riporto posizione foro
Asse X - Prova distanz. sotto DRO
Asse X - Prova distanz. sotto DRO
Asse X - Foratura per viti fissaggio
Asse X - Forature eseguite
Asse X - Riporto posizione fori
Asse X - Forature eseguite
Asse X - Tracciatura distanziale
Asse X - Sbavatura distanziale
Asse X - Sbavatura eseguita
Asse X - Vista d'assieme
Asse X - Smussatura foro Poliver
Asse X - Dettaglio fissaggio Poliver
Asse X - Spazio per scorrimento
Asse X - Vista dall'alto
Asse X - Spazio per scorrimento

Asse Y:


Asse Y - Tracciatura
Asse Y - Segatura a mano
Asse Y - Segatura a mano
Asse Y - Segatura a mano
Asse Y - Spianatura con fresa
Asse Y - Preforo filettatura
Asse Y - Filettatura
Asse Y - Prova filettatura
Asse Y - Fori per fissaggio Dro

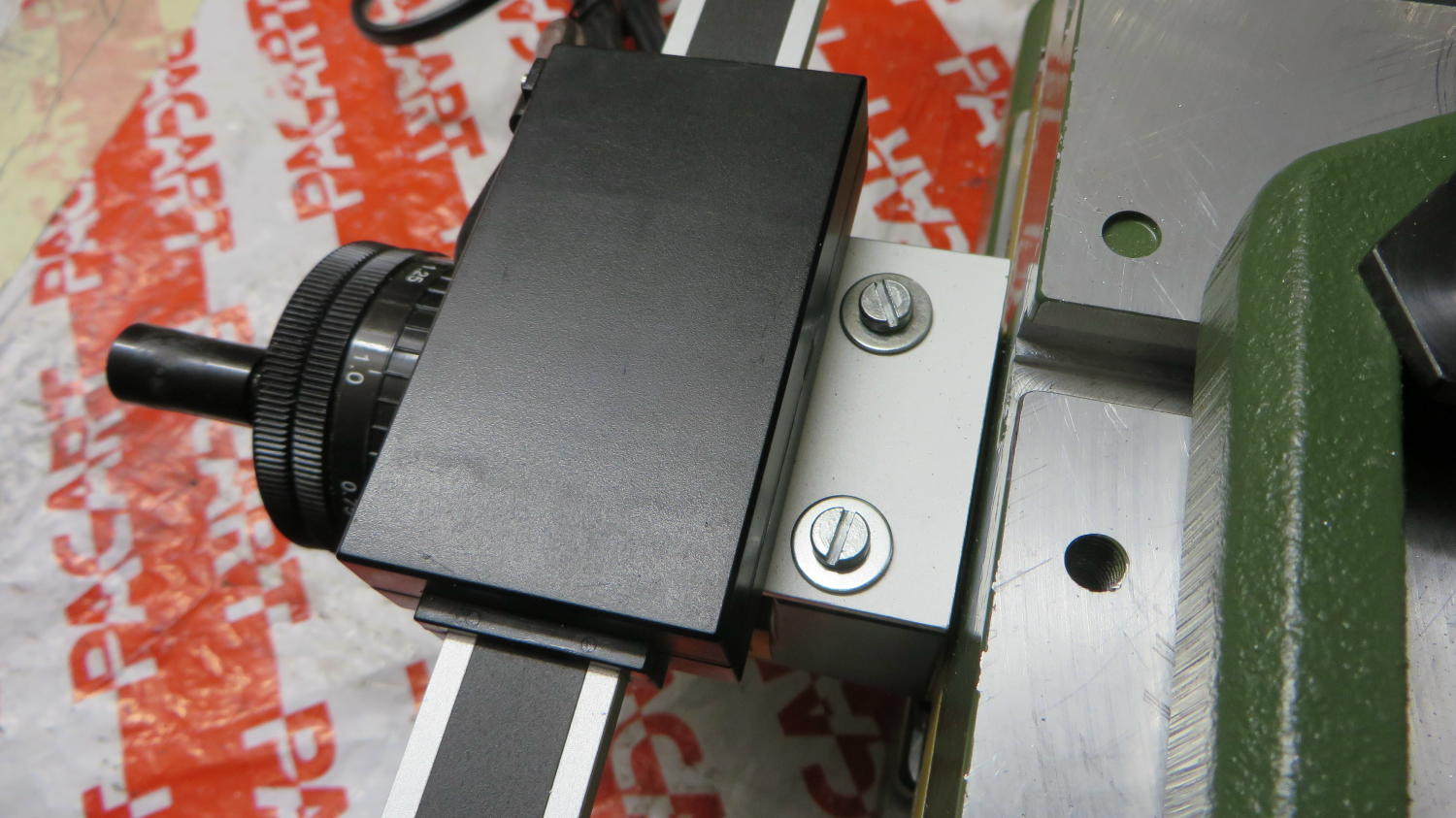

Asse Y - Verifica montaggio Dro
Asse Y - Tracciatura a matita
Asse Y - Fori per fissaggio Dro
Asse Y - Piastrina completata
Asse Y - Verifica montaggio Dro
Asse Y - Visibilità tacchetta volant.
Asse Y - Vista da sotto
Asse Y - Tracciatura a matita
Asse Y - Fori di raggiatura
Asse Y - Taglio con seghetto altern.
Asse Y - Taglio eseguito
Asse Y - Tagli eseguiti
Asse Y - Rifilatura con fresa
Asse Y - Rifilatura eseguita
Asse Y - Ulteriore scanso
Asse Y - Ulteriore scanso eseguito
Asse Y - Prova funzionam. display
Asse Y - Foratura
Asse Y - Verifica montaggio
Asse Y - Cora necessaria=130 mm
Asse Y - Accorciamento viti
Asse Y - Viti accorciate
Asse Y - Verifica assemblaggio
Asse Y - Verifica stretta viti
Asse Y - Lamiera per taglio dritto
Asse Y - Punzonatura KT 150
Asse Y - Allargamento fori
Asse Y - Filettatura
Asse Y - Reggicavo
Asse Y - Sega circolare
Asse Y - Ubicazione fori
Asse Y - Montaggio protezione
Asse Y - Lavoro terminato

Asse Z:


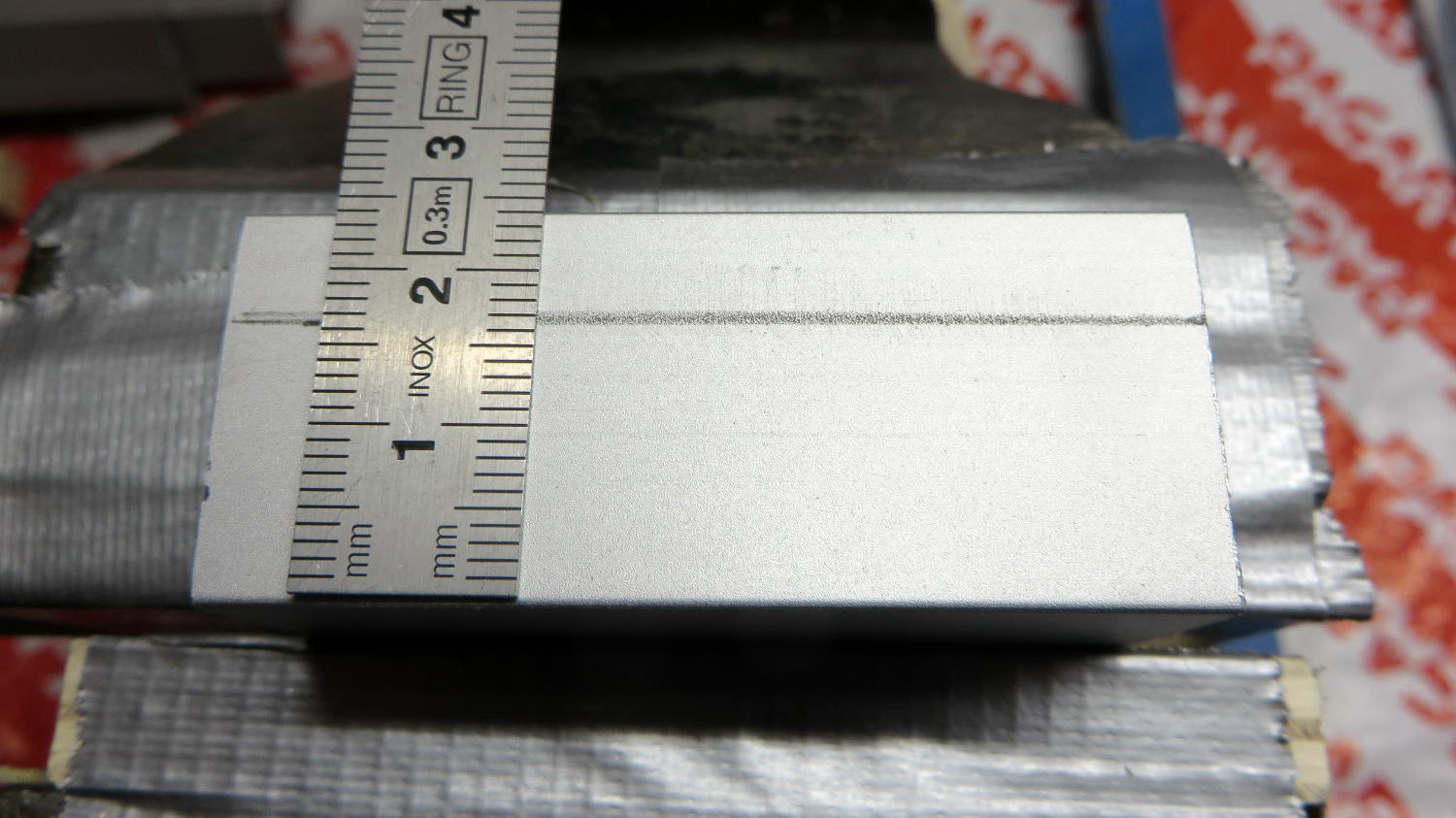

Asse Z - Tracciatura
Asse Z- Tracciatura
Asse Z- Segatura a mano
Asse Z- Spianatura

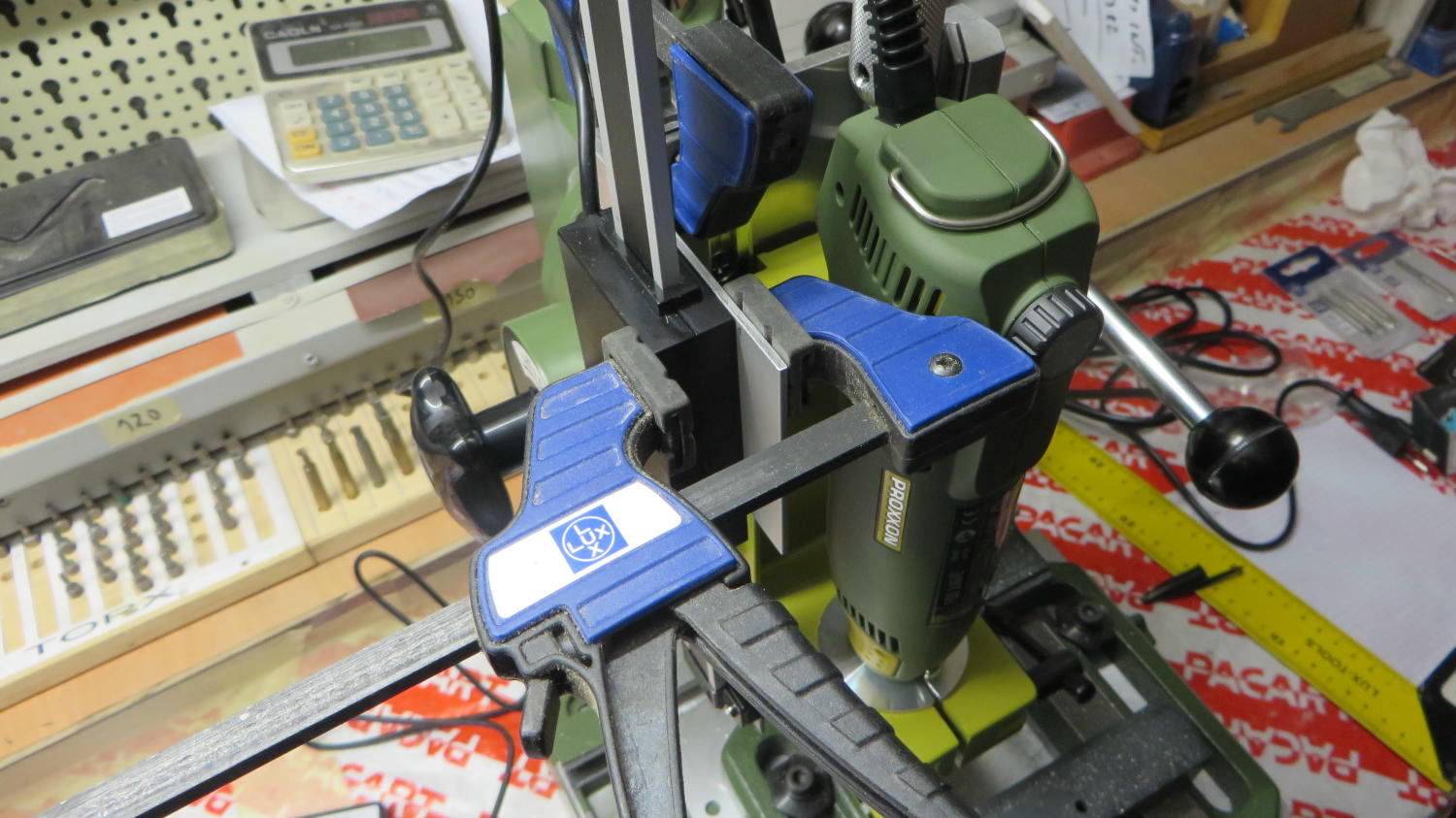

Asse Z- Fissaggio provvisorio
Asse Z - Fissaggio provvisorio
Asse Z - Verifica ingombro
Asse Z - Bulino a scatto a molla
Asse Z - Foratura e svasatura
Punte decimali per maschiatura
Asse Z - Preforo filettatura
Mashio (Sbozzatore,medio,finitore)
Asse Z - Maschiatura M4
Asse Z - Accorciamento vite M4
Asse Z - Prova serraggio viti
Asse Z - Spianatura
Asse Z - Tracciatura e bulinatura
Asse Z - Olio da taglio
Asse Z - Olio da taglio
Asse Z - Tracciatura e bulinatura

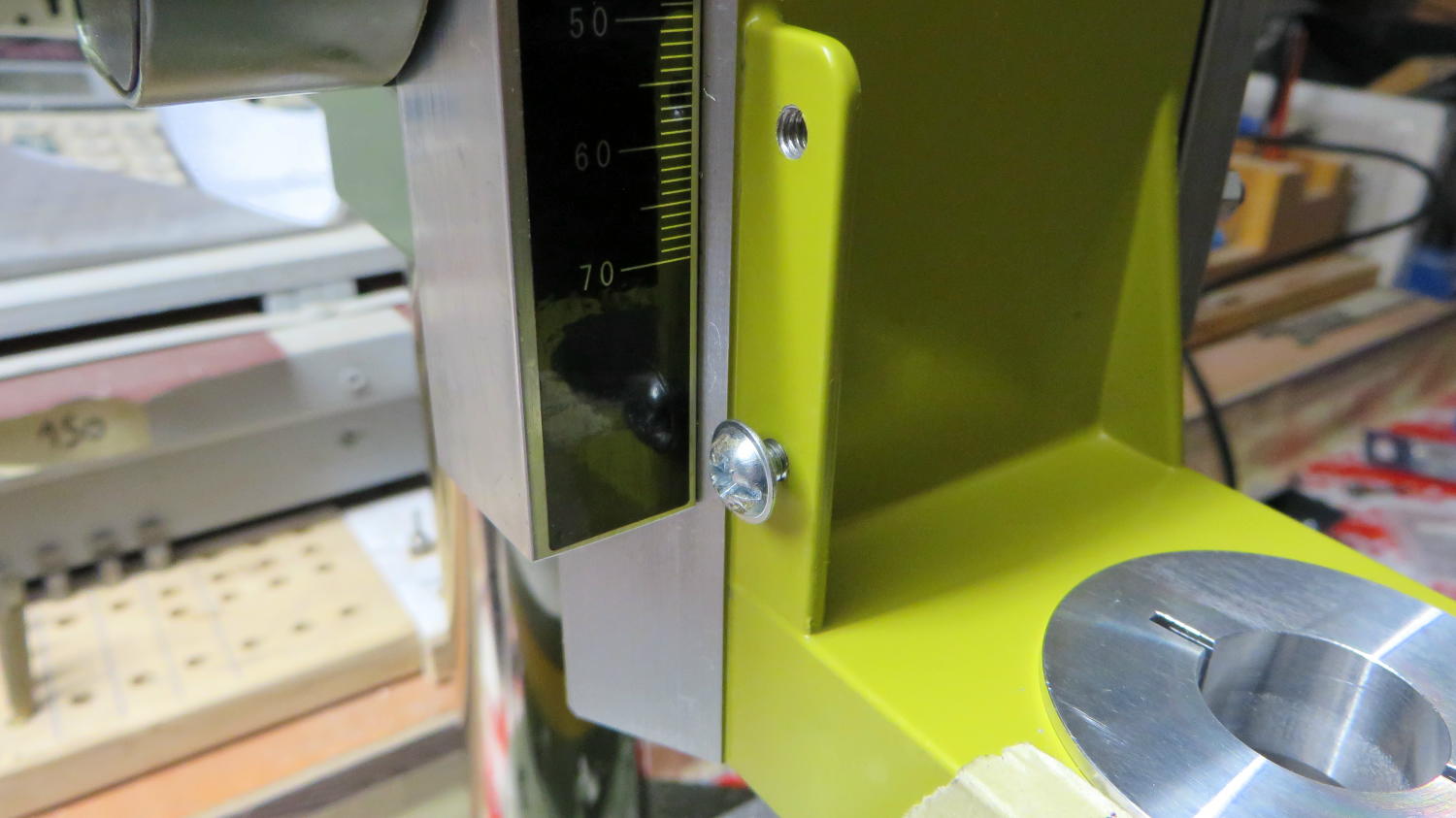

Asse Z - Prova filettatura
Asse Z - Segatura con Dremel
Asse Z - Raggiatura spigoli

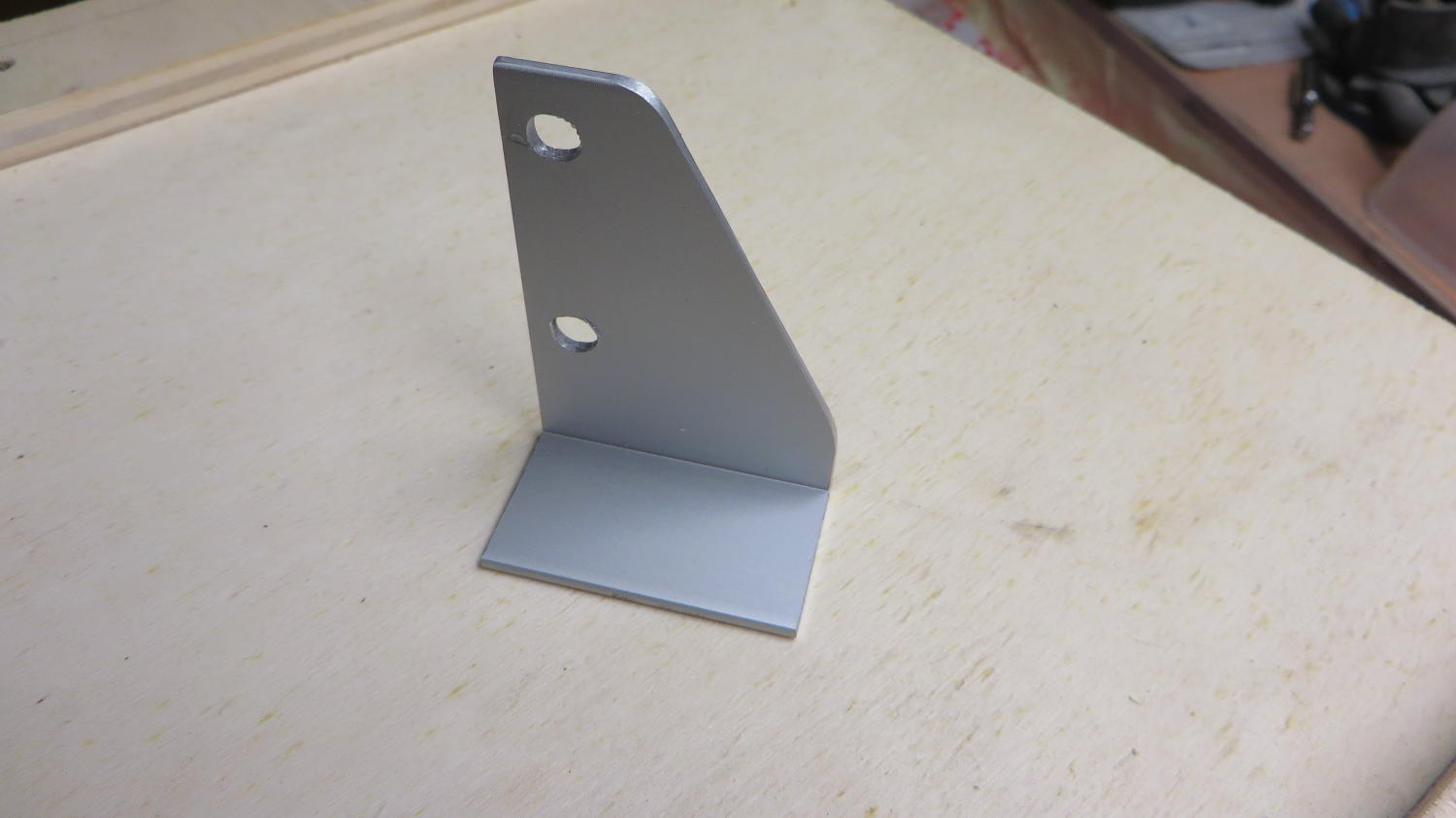

Asse Z - Smussatura
Allargamento asole pezzi originali
Asse Z - Assemblaggio finale
Asse Z - Assemblaggio finale
Asse Z - Assemblaggio finale
Asse Z - Assemblaggio finale

Supporto display:


Piastrine di recupero
Allineamento piastrine
Prova calamite

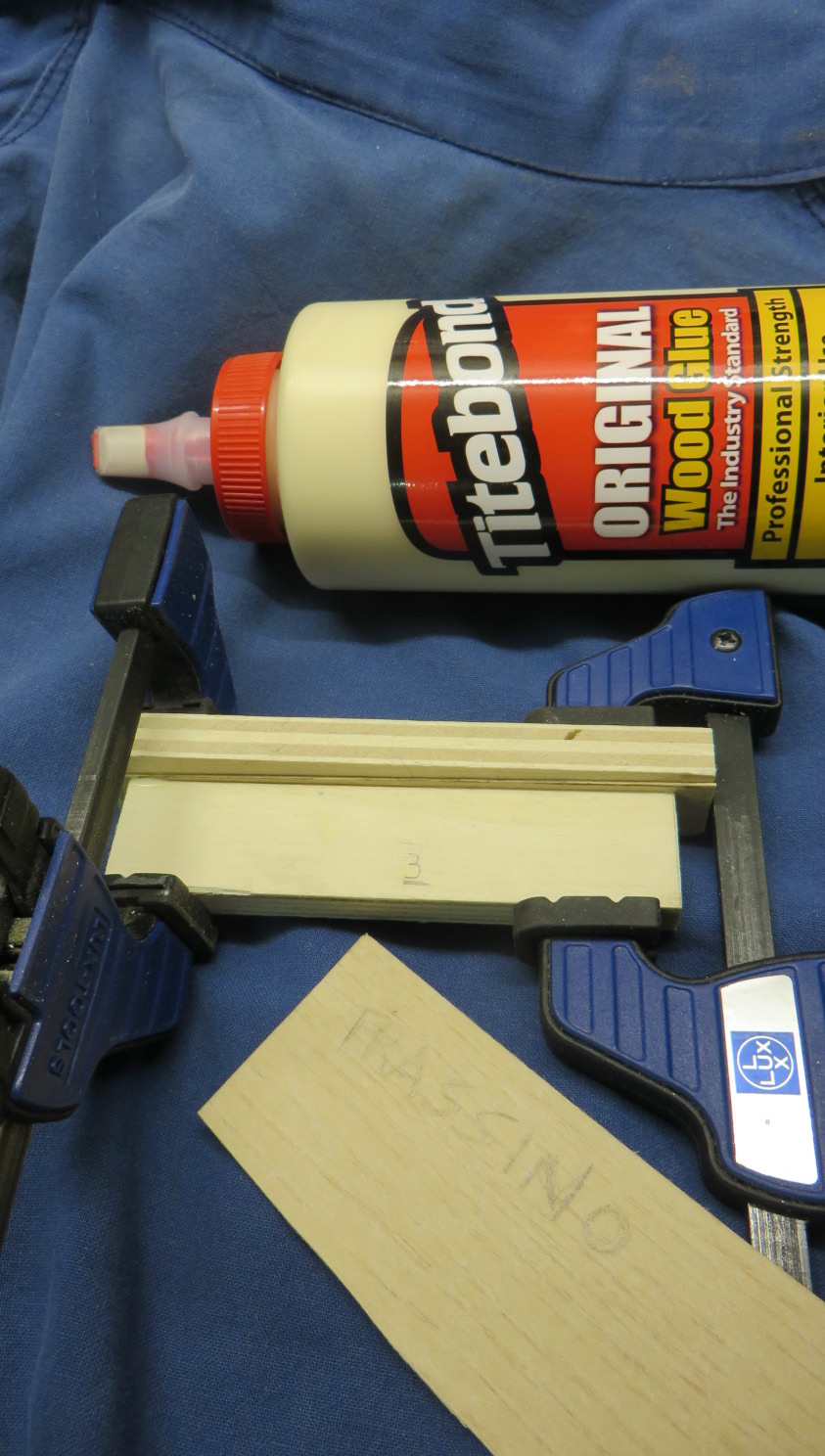

Impiallacciatura
Impiallacciatura
Impiallacciatura
Incollaggio
Prova ingombri
Scansi per connettori fili
Scansi e svasature
Impiallacciatura fondo
Impiallacciatura fondo
Fresa a tazza
Foratura
Smusso foratura
Tracciatura
Taglio con traforo
Rifinitura con cilindro abrasivo
Verifica ingombro rondelle
Prolunga
Incollaggio e stuccatura
Pezzo terminato
Pezzo terminato
Montaggio su colonna verticale

Viste d'assieme:














Filmati:

Filmato della verifica, mediante montaggio compartatore sulla colonna BFB 2000, del corretto allineamento della morsa sul tavolo a croce




Filmato del Dro (Digital Readout) montato sull'asse Y




Filmato del Dro (Digital Readout) montato sull'asse Z
