Work In Progress "Royale Caroline" (Kit Panart)

Scatola Istruzioni Legname 1

Legname 2 Fusioni Varie

27/10/2008
Fatto una verifica del contenuto della scatola con l'elenco materiali.
Staccato la chiglia dalla tavoletta di compensato.
Ripassato con la lima piana tutti gli angoli degli incastri della chiglia perchè il loro fondo non era lavorato a squadra per esigenze di lavorazione del produttore della scatola.

29/10/2008
Staccato le ordinate n° 10 e 11 dalla tavoletta di compensato.
Ripassato con la lima piana tutti gli angoli degli incastri delle ordinate n° 10 e 11

30/10/2008
Staccato i 4 particolari 18 dalla tavoletta di compensato.
Staccato e limato i 12 gradini delle scale a chiocciola dalla tavoletta di compensato.
Staccato le ordinate n° 1-2-3-4-5-6-7-8-9 dalle tavolette di compensato.
Staccato i due ponti di allineamento n°16 e 17 dalla tavoletta di compensato.

31/10/2008
Ripassato con la lima piana tutti gli angoli degli incastri delle ordinate 1-2-3-4-5-6-7-8-9
Ripassato con la lima piana tutti gli angoli degli incastri dei due ponti di allineamento n° 16 e 17
Provato a montare senza colla chiglia, ordinate e ponti di allineamento per verificare che gli incastri non fossero troppo stretti.
Staccato il particolare 1a (baglio) dalla tavoletta di compensato e incollato sull'ordinata 1
Staccato i 2 particolari 15 e i due particolari 23 dalla tavoletta di compensato.

01/11/2008
Mi sono accorto che i 4 particolari e 18, forse per esigenze costruttive del produttore del kit, non avevani gli spigoli inferiori a punta, ma presentavano un gradino di un paio di mm. Se montati a secco sull'ultima ordinata la loro superficie non era tangente allo specchio di poppa.
E' quindi opportuno rifinirli con carta vetrata prima del loro incollaggio.
La foto seguente indica gli spigoli corretti:


02/11/2008
Incollato i 4 particolari 18 all'ordinata n° 10<
Incollato l'ordinata n° 11 ai 4 particolari 18
Mi sono accorto che l'ordinata n° 9 era troppo bassa, perchè il ponte di allineamento 17 poggiava correttamente sulle ordinate n° 7 e 8 ma non sulla n° 9. Per verifica ho sovrapposto l'ordinata al foglio delle istruzioni riportante tutti i profili delle ordinate in scala 1:1 ed ho avuto conferma della non correttezza dellle misure dell'ordinata già pretagliata presente nel kit. Più precisamente la differenza era di 2 mm.
Ho provveduto quindi ad incollare uno spessore di 2 mm per correggere il profilo dell'ordinata n° 9, come indicato nella figura seguente:


Assemblaggio a secco di chiglia e ordinate

Mi sono accorto che alcuni bagli sono numerati in modo sbagliato in alcune figure della tavola 1.
Nella figura 6 il baglio 6c è in realtà il baglio 6a.
Nella figura 5 il baglio 7c è in realtà il baglio 7a.
Nella figura 5 il baglio 8c è in realtà il baglio 8a.
Nella figura 9 il baglio 11a è in realtà il baglio 11c.
Staccato i particolari 1b-2b-3b-4b-5b-6b-7b-8b-9b-10b-11b-6a-7a-8a dalla tavoletta di compensato.

04/11/2008
Staccato i falsi ponti n° 20-21-22 dalla tavoletta di compensato.
Staccato i baglin° 2a e 3a dalla tavoletta di compensato.
Posizionando tutte le ordinate mi sono accorto che la n° 2 non toccava per 2 mm il ponte di allineamento 16.
L'ordinata era come disegnata sulla tavola 7 ma una volta incastrata nella chiglia risultava più bassa rispetto alla sezione longitudinale d'assieme riportata sulla tavola (Sia la distanza dal fondo della chiglia e sia rispetto ai bagli delle ordinate 1 e 3).
Ho provveduto quindi ad incollare unospessore di 2 mm per corregegre il posizionamento verticaledell'ordinata n° 2, come indicato nella figura seguente:


Mi sono accorto che l'ordinata n° 3 era di 3mm troppo alta, e non avrebbe consentito al ponte n° 19 di appoggiare correttamente su tutti i bagli.
Ho provveduto quindi ad abbassare la parte alta dell'ordinata di 3 mm, come indicatonella figura seguente:


05/11/2008
Incollato l'ordinata n° 1 alla chiglia
Posizionando il baglio n° 1b mi sono accorto che era più basso di 2mm rispetto alla sezione longitudinale della tavola 1.

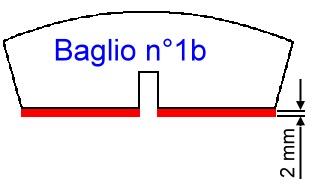

Ho provveduto quindi ad alzarlo di 2 mm, come indicato nella figura seguente:



07/11/2008
Incollato leordinate n° 2-3-4-5-6-7-8alla chiglia
Incollato il ponte di allineamento 16 alle ordinate n° 2-3-4-5-6-7-8
Incollato leordinate n° 9 e 10 alla chiglia
Incollato il ponte di allineamento 17 alle ordinate n°7-8-9-10

08/11/2008
Incollato i bagli 1b-2b-3b-4b-5b-6b-7a-7b-8a-9b-10b-11b

09/11/2008
Incollato il baglio 8b


10/11/2008
Incollato listelli di legno samba 15x15mm di rinforzo tra le ordinate 3 e 4 lato destro e sinistro; 4 e 5 lato destro e sinistro; 5 e 6 lato destro e sinistro; 6 e 7 lato destro e sinistro

11/11/2008
Incollato listelli di legno koto 10x10mm di rinforzo tra le ordinate 7 e 8 lato destro; 8 e 9 lato destro; 9 e 10 lato destro. La differenza del tipo di legno rispetto a quello del giorno 10/11/2008 dipende solo dal tipo di legno di scarto che avevo disponibile in cantina.

12/11/2008
Incollato listelli di legno 10x10mm di rinforzo tra le ordinate 7 e 8 latosinistro; 8 e 9 latosinistro; 9 e 10 lato sinistro

14/11/2008
Colorato di nero opaco tutte le parti interne che potrebbero essere viste attraverso le aperure laterali e attraverso i paiolati e gli osteriggi (Anche il lato interno del particolare 6a che verrà montato dopo l'incollaggio del falso ponte n° 20)



15/11/2008
Incollato i falsi ponti n° 20-21-22



16/11/2008
Stuccato ponte 22 perchè l'ordinata centrale n° 7 era più bassa di 2 mm e si vedevaguardando la barca di lato.

18/11/2008
I 2 particolari 23 forniti nel kit sono troppo lunghi e non possono essere montati
Accorciato i due particolari 23 di 16 mm e rastremati.
Rastremato e incollato i 2 particolari 15.

19/11/2008
Osservando il profilo della battura formato dal particolare n° 15 era troppo vicino alla chiglia (ved. quota in rosso nell'immagine sottostante). La conferma è arrivata misurando la sezione longitudinale della tavola 1.
Ho stampato e ritagliato con la forbice il profilo della chiglia e della battura e usandolo come dima ho limato il profolo dei 2 particolari n° 15
Per evitare tale problema è consigliabile riportare fin da subito a matita il profilo della battura sulla chiglia, prima ancora di incollare le ordinate.
In caso di profili di battura diversi basterà limare il lato dritto del particolare 15 prima di averlo incollato.

Rastremato le ordinate n° 1 e 2 lato sinistro (angolo di quartabuono)

20/11/2008
Incollato il particolaren° 23 lato sinistro

22/11/2008
Rastremato le ordinate n° 1 e 2 lato destro (angolo di quartabuono)
Incollato il particolaren° 23 lato destro

24/11/2008
Rastremato le ordinate n° 8, 9 e 10 lato destro e sinistro per far appoggiare correttamente la listellatura
Da ora è possibile posare il primo fasciame

25/11/2008
Segnato su ogni ordinata l'altezza alla quale incollare il primo listello del fasciame (lato destro e lato sinistro) prelevando le misure dalla sezione longitudinale, dato che alla fine seguirà una curva e non sarà parallelo alla chiglia.
