Modellismo navale statico antico

Work In Progress "Royale Caroline" (Kit Panart)

28/11/2011
Costruito asta portabandiera (tondino diametro = 2 mm Lunghezza = 134 mm) e dato una mano di colore acrilico trasparente opaco

30/11/2011
Dato una mano di fondo acrilico trasparente opaco alla tavola laser incisa per lo specchio di poppa

01/12/2011
Colorato con acrilico turchese satinato la tavola laser incisa per lo specchio di poppa


04/12/2011
Eseguito aperture (non previste dalle istruzioni del kit) su specchio di poppa in corrispondenza delle finestre. Le istruzioni prevedevano di colorare di bianco i vetri delle finestre


05/12/2011
Colorato con acrilico nero opaco le aperture dello specchio di poppa in corrispondenza delle finestre

06/12/2011
Eseguito smussatura spigoli specchio di poppa/murate (sede decorazioni in ottone orientate a 45°)

07/12/2011
Eseguito ribasso di circa 1 mm sulle 4 aperture finestre di poppa per successivo alloggiamento foglietto di acetato

Colorato ribasso con vernice acrilica nera opaca

09/12/2011
Sagomato modanatura ottone superiore specchio di poppa


10/12/2011
Colorato acrilico azzurro-turchese satinato parte superiore specchio di poppa

Dato una mano di colore acrilico trasparente opaco alla parte superiore specchio di poppa

11/12/2011
Incollato foglietti di acetato sulle 4 finestre dello specchio di poppa. Incollato modanatura ottone superiore specchio di poppa. incollato due statuine su angolo specchio di poppa/murate. Incollato tavola laser incisa specchio di poppa

12/12/2011
Incollato modanature verticali parte superiore specchio di poppa

14/12/2011
Incollato modanature orizzontali parte superiore specchio di poppa

16/12/2011
Incollato fregio centrale parte superiore specchio di poppa


19/12/2011
Incollato statuetta centrale specchio di poppa
Sagomato, verniciaato color oro (verniciatura non prevista) e incollato base statuetta centrale specchio di poppa

20/12/2011
Sagomato e incollato due listelli orizzontali sezione 2x3 mm parte bassa specchio di poppa

21/12/2011
Incollato un profilo in ottone e 2 decorazioni in ottone su murata esterna sinistra
Incollato un profilo in ottone e 1 decorazione in ottone su murata esterna destra

22/12/2011
Incollato ultime 2 decorazioni in ottone su murata esterna sinistra


Un collega modellista (Torio) mi ha fatto notare che seguendo i disegni del produttore risultavano esserci due decorazioni laterali in più che non si sapeva dove andavano posizionate.
Le decorazioni in questione sono quelle cerchiate in magenta nella prima immagine sottostante, mentre nell'immagine successiva si vede come queste decorazioni non siano previste dai disegni forniti nella scatola di montaggio

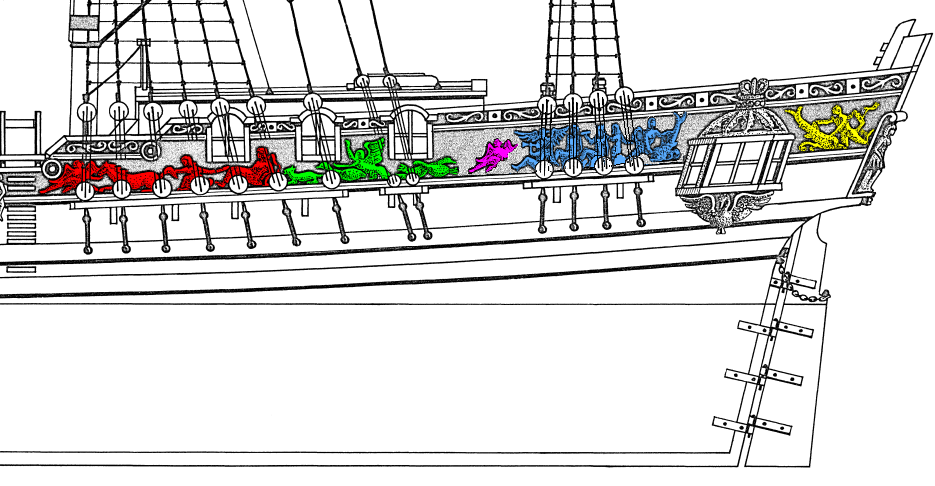

Dopo una breve ricerca è emerso ciò che Torio aveva supposto, ossia che le decorazioni (una per lato) andavano posizionate tra la decorazione sottostante l'ultima finestra lato poppa e la decorazione a ridosso della bottiglia (ved. immagine sottostante, decorazione colorata in viola).

Questo si evince osservando la foto sul coperchio della scatola, dove le decorazioni sono ben visibili. Sul modellino esiste lo spazio necessario per l'incollaggio di tutte le decorazioni, contrariamente a quanto sembrerebbe osservando i soli piani
Io non me la sono sentita di scollare le decorazioni già incollate per incollare le decorazioni che mi sono avanzate, per paura di rovinare in modo irreparabile il modellino, spero che l'osservazione di Torio, che ringrazio, possa essere d'aiuto ad altri modellisti che si cimenteranno nella realizzazione di questo modello

23/12/2011
Incollato ultime 3 decorazioni in ottone su murata esterna destra
24/12/2011

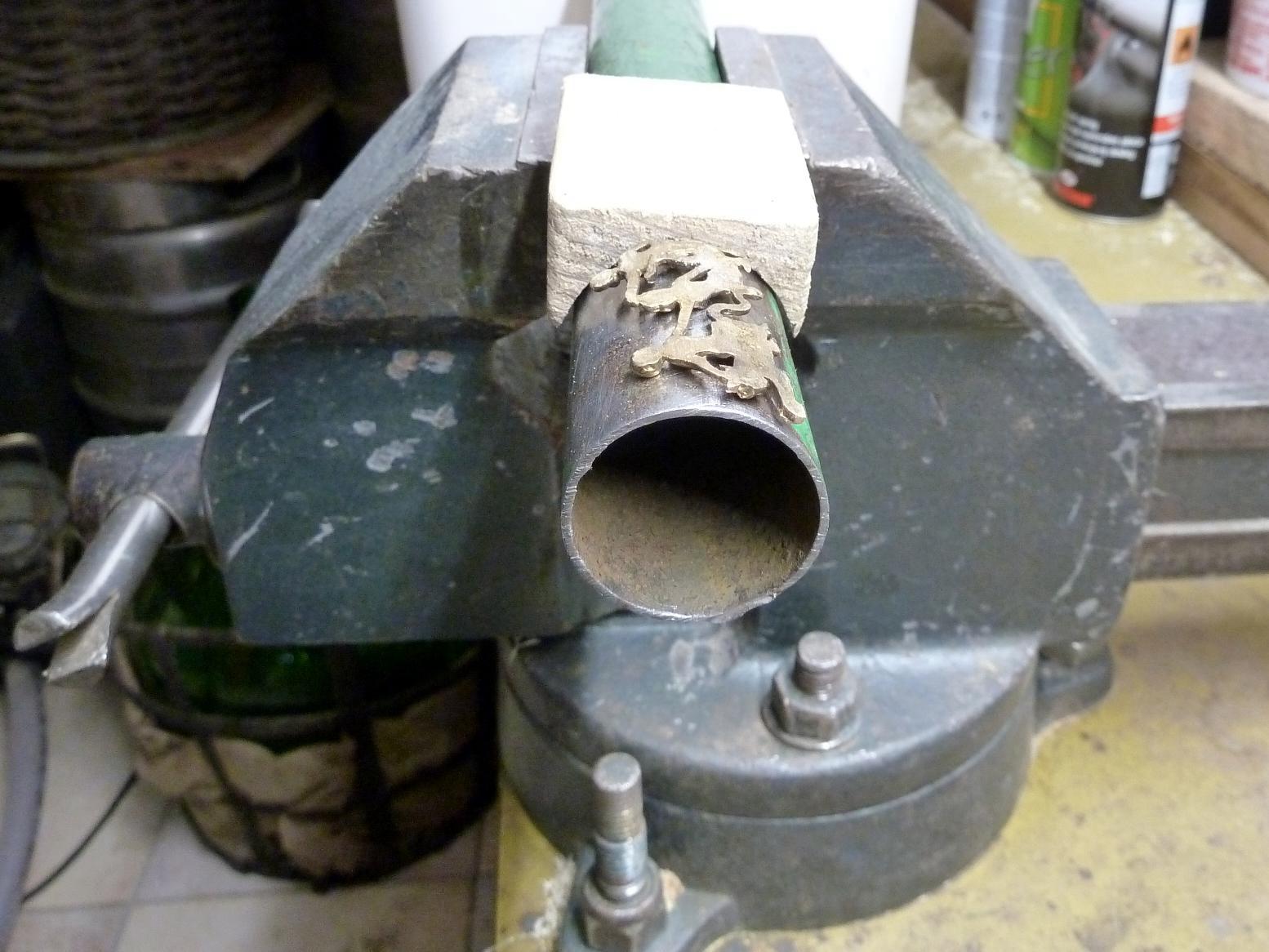

Piegato due decorazioni parte inferiore specchio di poppa, scaldandole con la fiamma di un accendino e pressandole con una dima di legno su un tubo metallico con lo stesso raggio di curvatura dello spechcio di poppa del modello

Colorato con acrilico azzurro-turchese satinato parte curva inferiore specchio di poppa
Colorato con acrilico trasparente opaco parte curva inferiore specchio di poppa

25/12/2011
Incollato due decorazioni parte inferiore curva specchio di poppa

31/12/2011
Incollato ultime due modanature su specchio di poppa

08/01/2012
Brunito tre ganci per fissaggio catena di sicurezza timone

09/01/2012
Avendo perso una femminella del timone in ottone l'ho dovuta rifare partendo da una scatoletta di latta

Colorato di acrilico nero opaco agugliotto superiore e femminella superiore del timone
Incollato quattro agugliotti su timone
Piantati 16 chiodini sui quattro agugliotti del timone

10/01/2012

Colorati di bianco tre agugliotti su timone
Infilato gancio per fissaggio catena di sicurezza sul timone
Meglio non incollarlo perchè poi sarà meglio poterlo allontanare il più possibile dal modellino, per poter movimentare più agevolmente le pinzette per chiudere gli anellini delle catenelle

11/01/2012
Montato timone, fissando con un goccio di cianoacrilato le quattro femminelle e poi piantando i relativi 16 chiodini

12/01/2012
Colorato di bianco e poi con acrilico trasparente opaco le quattro femminelle del timone

14/01/2012
Appese due catenelle sul timone

Attenzione al posizionamento in verticale dell'estremità superiore delle catenelle. La vista di poppa (Tavola 4 fig. 3) fa vedere che terminano all'altezza dell'incintone superiore, mentre in fig. 3 tavola 3, figura 2 tavola 4 e partic. 39 tavola 5 viene indicato l'incintone inferiore. Dalla monografia risulta più giusto il fissaggio in altezza sotto l'incintone inferiore.

16/01/2012
Sagomato barra timone (tondino ottone diametro 2 mm)
Sagomato, tinto in grigio e incollato straccio paraspruzzi foro passaggio timone su ponte (non previsto dalle istruzioni ma presente sulla monografia)

17/01/2012
Brunito barra timone. Incollato barra timone e relativo parallelepipedio di congiunzione al timone


25/01/2012
Forato prua scafo per passaggio due gruette di minotto


26/01/2012
Sagomato le due serpi. Colorato con acrilico nero opaco la proiezione del profilo delle serpi sulla chiglia e sulla ruota di prua


27/01/2012
Incollato le due serpi. Incollato scettro e palla su polena. Incollato polena su chiglia

Consiglio la seguente procedura per poter posizionare le serpi (pos. 3 dell'immagine seguente) in maniera agevole:
a) posizionare del nastro adesivo da disegnatore (pos. 1) sulla chiglia
b) appoggiare la polena (pos. 2) sopra il nastro adesivo da disegnatore (senza incollarla)
c) segnarne a matita il profilo della polena sul nastro adesivo da disegnatore
d) togliere la polena e rifilare il nastro adesivo 1 mm più largo del segno a matita nella zona dove andranno fissate le tre estremità delle serpi (pos. 3)
e) sagomare con pinza le serpi (pos. 3) e fissarle con i chiodini
f) togliere il nastro adesivo da disegnatore e incollare la polena


07/02/2012
Incollato due decorazioni su bitte adiacenti alle gru di capone

22/03/2012
Piegato 4 serpi prua e sagomato 2 serpi prua


15/05/2012
Sagomato, incollato e chiodato serpe inferiore destra

16/05/2012
Incollato e chiodato serpe superiore destra

08/06/2012
Incollato e chiodato serpe intermedia destra
