Work In Progress "Royale Caroline" (Kit Panart)

13/09/2009

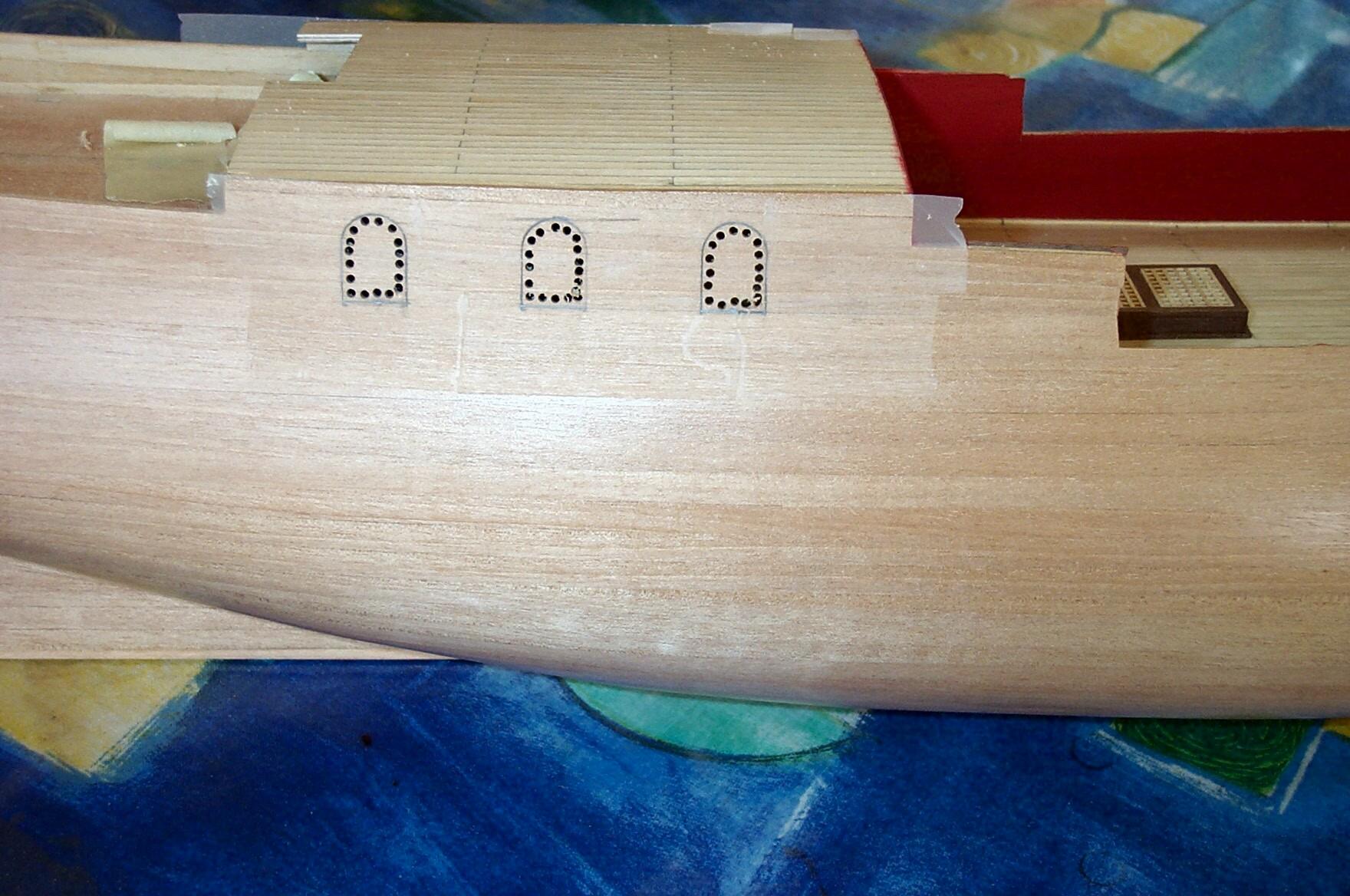

Ricavato 6 aperture (3 per lato) per finestre tuga e dato mordente color noce su spessore aperture
Attenzione: la sagoma a S in cartone da utilizzare come dima di foratura ha l'altezza delle aperture di 18 mm invece dei 16 quotati nelle tavole.


19/09/2009
Rifilato sporgenza falso ponte rispetto profilo prua

20/09/2009
Iniziato costruzione prima porta tuga lato interno

21/09/2009
Iniziato costruzione seconda porta tuga lato interno

22/09/2009
Iniziato costruzione prima finestra tuga lato interno

23/09/2009
Iniziato costruzione seconda finestra tuga lato interno



24/09/2009
Finito costruzione prima finestra tuga lato interno

25/09/2009
Finito costruzione seconda finestra tuga lato interno

26/09/2009
Finito costruzione prima e seconda porta tuga lato interno

27/09/2009
Costruito porta stemma famiglia reale e colorato fondo di azzurro-turchese


30/09/2009
Costruito i quattro archi sopra le due porte e sopra le due finestre della tuga
Nota: nel kit i pezzi erano forniti in compensato multistrato, che stavano molto male. Ho rifatto i pezzi in noce massello.


01/10/2009
Incollati i quattro archi sopra le due porte e sopra le due finestre della tuga
Incollato lo stemma della famiglia reale sotto le due finestre centrali della tuga


03/10/2009
Rivestito il ponte 24 (prua) con listelli chiari da 0,5 x 3 mm (simulando la calafatura con la grafite di una matita) e dato una mano di vernice trasparente opaca

Consiglio di rivestire prima il lato esterno della prima ordinata (vedere giorno 05/10/2009) e di verniciarla in acrilico azzurro turchese prima della posa dei listelli di rivestimento del ponte 24, non si rischierà in questo modo di sporcarli di colore.

05/10/2009
Rivestito prima ordinata lato esterno (prua) con listelli noce 0,5 x 6 mm


06/10/2009
Rifilato bordi listelli noce 0,5 x 6 mm (rivestimento prima ordinata lato esterno (prua)) e dato due mani di vernice trasparente opaca


18/10/2009
Eseguito gli scassi nel timone (non previsti dalle istruzioni) per l'alloggiamento degli agugliotti

21/10/2009
Arrotondato le estremità degli agugliotti (non previsto dalle istruzioni) (venivano forniti con le estremità lavorate a squadra)


25/10/2009
Allargato foro su specchio di poppa per passaggio parte alta timone

27/10/2009
Iniziato listellatura impavesata poppiera destra con listelli noce 0,5 x 6 mm


29/10/2009
Terminato listellatura impavesata poppiera destra con listelli noce 0,5 x 6 mm


31/10/2009
Listellato impavesata poppiera sinistra con listelli noce 0,5 x 6 mm
Iniziato rivestimento tuga lato poppiero con listelli noce 0,5 x 6 mm


06/11/2009
Accorciati cardini agugliotti (chiodi) da Ø1,3 x 21 mm a Ø1,3 x 7 mm

07/11/2009
Visto gli spazi esigui per rivestire la tuga lato poppiero si consiglia di seguire l'ordine di listellatura come da figura seguente:


08/11/2009
Finito rivestimento tuga lato poppiero con listelli noce 0,5 x 6 mm
Iniziato rivestimento ultima ordinata lato interno con listelli noce 0,5 x 6 mm


09/11/2009
Continuato rivestimento ultima ordinata lato interno con listelli noce 0,5 x 6 mm
