Modellismo navale statico antico

Work In Progress "Royale Caroline" (Kit Panart)

22/12/2009
Finito incollaggio trincarino su ponte poppiero e data una mano di vernice acrilica opaca trasparente


01/01/2010
Rifatto gli archi superiori delle finestre della tuga (forniti in compensato) in noce massello.
Procedura:

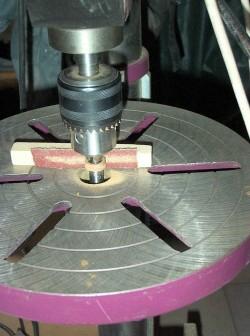

Con un trapano a colonna e una punta diam. 12 per legno ho forato una tavoletta di noce massello
Usando l'anello fornito nella scatola come dima ne ho riprodotto a matita il diametro esterno sulla tavoletta di noce appena forata.
Usando un traforo elettrico ho ritagliato gli anelli lasciando 1 mm di sovramateriale.
Utilizzando il codolo della punta da legno come mandrino ho utilizzato il trapano a colonna per tornire a misura il diametro esterno degli anelli (E' bastato infilare le boccole di noce nel codolo per ottenere un accoppiamento leggermente forzato).




02/01/2010
Utilizzando la sagoma in cartone del kit ho ritagliato le aperture per i cannoni e per le bottiglie di poppa, nastrando prima la fiancata con nastro per disegnatori in modo da riuscire a vedere bene i segni della matita
Attenzione: Il profilo della sagoma di cartone in alcuni punti differisce dai disegni, come meglio specificato nell'immagine seguente:


Attenzione quando si fanno le aperture per le bottiglie di poppa a non danneggiare il ponte di allineamento 17 (rif. tavola 1), basta non forare verso il basso ma stare orizzontali


04/01/2010
Ritoccato con colore acrilico rosso le aperture per i cannoni
Sarebbe stato meglio posticipare la verniciatura in rosso delle murate interne dopo aver eseguito le aperture peri cannoni, in modo da eseguire in una volta sola l'operazione di verniciatura.
Rifilato capo di banda nastrando prima la fiancata con nastro per disegnatori in modo da riuscire a vedere bene i segni della matita

12/01/2010
Iniziato montaggio parte superiore finestre tuga

13/01/2010
Continuato montaggio parte superiore finestre tuga

14/01/2010
Terminato montaggio parte superiore finestre tuga e dato due mani di vernice trasparente opaca acrilica


18/01/2010
Iniziato montaggio pareti posteriori esterno tuga

19/01/2010
Terminato montaggio pareti posteriori esterno tuga e dato due mani di vernice trasparente opaca acrilica


26/01/2010
Iniziato montaggio copertura scorrevole tuga


27/01/2010
Terminato montaggio copertura scorrevole tuga

Dato una mano di turapori acrilico, lisciato con cartavetrata grana 400, dato una mano di colore acrilico opaco bianco

28/01/2010
Dato tre mani di colore acrilico opaco bianco alla copertura scorrevole tuga
Dato due mani di mordente color noce e una mano di trasparente acrilico opaco al cabestano

30/01/2010
Dato quattro mani di colore acrilico opaco bianco alla copertura scorrevole tuga
Incollato tranciato di noce sulla copertura scorrevole tuga
Dato due mani di colore acrilico trasparente opaco bianco alla copertura scorrevole tuga
Incollato i 6 irrigidimenti del cabestano


02/02/2010
Costruito le due bitte del punte triangolare prodiero

10/02/2010
Costruito le due scalette del ponte poppiero

13/02/2010
Costruito tubo scarico fumi cucina e colorato con vernice acrilica opaca nera
Visto che non sono riuscito a forare il tondino di 6 mm di diametro con un foro di diametro 4 mm ho utilizzato un tubetto di acciaio già forato


14/02/2010
Incollato un listello di noce di spessore 1 mm ricavato da tavoletta sulla parte superiore dell'ultima ordinata
Le istruzioni prevedevano l'utilizzo di un listello di 2 mm di spessore, che però non sono riuscito a piegare data la forte curvatura alle estremità


20/02/2010
Incollato capodibanda sinistro lato poppiero e dato due mani di vernice acrilica trasparente opaca
