Modellismo navale statico antico

Work In Progress "Royale Caroline" (Kit Panart)

21/06/2011
Terminato costruzione porta del caposcala sinistro (foratura per oblò)
Brunito due telai oblò e due chiodini piegati (per maniglie porte)

22/06/2011
Forato parete caposcala sinistro per oblò e verniciato spessore parete con acrilico nero opaco
Incollato oblò (anello brunito + plastica trasparente) alla porta del caposcala sinistro
Dato una mano vernice trasparente opaca alla porta del caposcala sinistro


24/06/2011
Costruito parti in legno porta del caposcala destro

25/06/2011
Forato parete caposcala destro per oblò e verniciato spessore parete con acrilico nero opaco
Incollato oblò (anello brunito + plastica trasparente) alla porta del caposcala destro
Dato una mano di vernice trasparente opaca alla porta del caposcala destro
Incollato porta su caposcala destro


28/06/2011
Assemblato scala tra copertura caposcala sinistro e copertura tuga, dato due mani di vernice acrilica trasparente opaca e incollata


30/06/2011
Assottigliato i montanti della scala tra copertura caposcala sinistro e copertura tuga, dato che sono risultati fuori scala (portati ciascuno da uno spessore di 2,5 mm a 1,7 mm)


02/07/2011
Tracciato e forato listello superiore impavesata destra



03/07/2011
Forato listello impavesata destra per inserimento tondini diametro 2 mm


04/07/2011
Incollato tondini diametro 2 mm su parte superiore impavesata destra

Incollato listello tiglio 0,5x3mm su parte superiore impavesata destra

05/07/2011
Dato due mani di vernice acrilica trasparente opaca su parte superiore impavesata destra

06/07/2011
Tracciato e forato listello superiore impavesata destra
Forato listello impavesata destra per inserimento tondini diametro 2 mm

07/07/2011
Incollato tondini diametro 2 mm su parte superiore impavesata destra
Incollato listello tiglio 0,5x3mm su parte superiore impavesata destra
Dato due mani di vernice acrilica trasparente opaca su parte superiore impavesata destra

08/07/2011
Incollato ultimi due ombrinali verso poppa
Ricavato 8 tubi ombrinali (murata esterna) da ricarica penna biro, incollati e bruniti in opera con pennellino


10/07/2011
Iniziato prefabbricazione bottiglie
Verniciato in azzurro turchese acrilico satinato la parte superiore (entrambe le facce) delle due bottiglie
Iniziato bordatura della parte superiore e di quella inferiore con listelli noce sez. 2x2 mm (bottiglia sinistra)

14/07/2011
Terminato bordatura della parte superiore e di quella inferiore con listelli noce sez. 2x2 mm delle due bottiglie


15/07/2011
Incollato plexiglas a parti superiore e inferiore bottiglia sinistra

16/07/2011
Iniziato incollaggio telai finestre bottiglia sinistra

18/07/2011
Continuato prefabbricazione bottiglia sinistra

25/07/2011
Iniziato prefabbricazione bottiglia destra

03/08/2011
Terminato prefabbricazione bottiglia destra

08/10/2011
Incollato modanatura destra tra sabordo e bottiglia
Incollato bottiglia destra

27/10/2011
Terminato prefabbricazione bottiglia sinistra

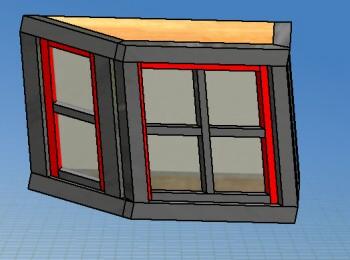

I listelli 1x1 mm che simulano il telaio delle 3 finestre (rappresentati in rosso nell'immagine seguente) non erano previsti dal kit, li ho aggiunti prendendo spunto dalla monografia


01/11/2011
Incollato modanatura sinistra tra sabordo e bottiglia
Incollato bottiglia sinistra

05/11/2011
Fatto 8 fori su ponte (ombrinali)
I piani del kit prevedevano di fare i fori degli ombrinali passanti nelle murate, la monografia prevedeva un'applicazione come quella illustrata nell'immagine seguente:


06/11/2011
Prefabbricato ultimi 6 scalini murata esterna (ciascuno costituiti da un listello 2x2 mm L=10mm e da un listello 0,5x3mm L=10 mm) e dato una mano di vernice acrilica trasparente opaca

09/11/2011
Incollato 6 scalini murata esterna sinistra


12/11/2011
Incollato decorazione ottone superiore bottiglia sinistra

13/11/2011
Incollato decorazione ottone superiore bottiglia destra


16/11/2011
Montato scaletta di poppa per tetto tuga, colorata con vernice acrilica trasparente opaca e incollata


20/11/2011
Montato scaletta di poppa da ponte superiore a ponte inferiore (adiacente a tuga), colorata con vernice acrilica trasparente opaca e incollata

21/11/2011

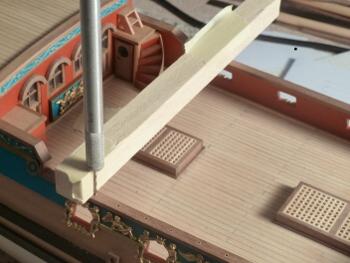

Iniziato costruzione supporto asta portabandiera, deciso di rifare i due montanti in massello di noce al posto del compensato del kit


27/11/2011
Terminato costruzione supporto asta portabandiera
